Helios KWL®-Systembeispiele

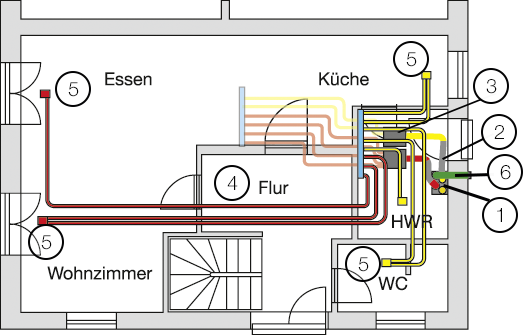

Installationsbeispiel Rundrohr-Verlegung

Doppelhaushälfte (125 m² Wohnfläche)

Erdgeschoss

1. Lüftungsgerät EC 300 W
Als Herzstück der Anlage nimmt das KWL®-Gerät die Wärmeenergie der Abluft auf und führt sie der frischen Zuluft mit einem Wirkungsgrad von 90% zu.
2. Flexibler Schalldämpfer
Zu- und abluftseitig sorgen je ein flexibler Schalldämpfer für die geräuscharme Funktion des KWL®-Systems.

Verteilerkasten 3. FlexPipe® Plus Verteilerkasten Die Verteilerkästen sind das Bindeglied zw. Lüftungsgerät und
Zu- bzw Abluftleitungen. Schallab-sorbierend ausgekleidet sorgen sie leise für eine sternförmige Luftverteilung in die Zu- bzw Ablufträume
4. FlexPipe® Plus Rohr
Flexibles und hygienisch optimales Rohrsystem für die Luftverteilung in die Zu- und Ablufträume im Haus.

5. Decken- Wandkasten (rund)
Decken- oder Wand-kasten zum Anschluss von raumseitigen Zu- oder Abluftventilen DN 125 an den Leitungsenden und zwei FRS-Rohren mit NW 75 bzw. 63 mm.
IsoPipe 6. Rohrsystem IsoPipe®
Über das fertig isolierte Rohr-
system IsoPipe® wird die frische Außenluft in das Gebäude und die verbrauchte Luft nach außen geführt.

Hier gelangen Sie zur kompletten Materialliste
